Mise en place des placo-plâtre phase 3

Publié le 19 Mars 2013

Mise en place des cloisons :

Les cloisons feront 7,4cm d'épaisseur,

(Rail 48mm +2 X 13mm plaque plâtre).




Les montants font 46,5mm de largeur et s'encastrent parfaitement dans les rails .




Lorsque toutes les cloisons sont tracées au sol conformément au plan d'aménagement intérieur, la fixation des rails peut commencer !

La fixation peut se faire de façon simple, à savoir des chevilles et de la  visserie, mais cela implique de percer les rails, tracer les points de fixations, percer la dalle au perforateur , cheviller et fixer les rails, c'est tout à fait faisable, mais cela prends beaucoup de temps

C'est pour cette raison que pour fixer ces rails nous avons opté pour la location d'une "cloueuse  plaquiste" !

Cet engin est spécialisé dans cette tâche !




Il fonctionne avec une petite batterie rechargeable et une cartouche de gaz permettant environ 700 tirs !

A chaque tir il plante dans le béton en fixant le rail un clou (qui peut être de plusieurs dimensions), comme ceci :


Un clou tout les cinquante centimètres environ avec bien entendu un clou à chaque extrémité du rail !

L'avantage dans l'utilisation de  cet engin c'est la facilité de pose des rails mais aussi et surtout la rapidité !




Ils ne nous faudra que deux heures environ pour poser la totalité des rails au sol !

35-copie-2




L'inconvénient, c'est que hormis la location, de l'engin,  le prix des pointes est assez élevé !

Mais le gain de temps et le résultat en valent la peine !

Il faut maintenant tracer l'emplacement de ces mêmes rails au plafond en respectant un aplomb parfait !

Nous avons recours pour cela à un niveau laser spécialisé de location !

Avant toutes choses nous obstruons avec des plaques de BA13 toutes les sources de lumières pour avoir une obscurité suffisante pour apercevoir correctement le rayon laser !







C'est un appareil de professionnel et donc d'une grande précision, nous n'utiliserons pas le trépied pour réaliser ces tracés, nous le poserons simplement au sol en utilisant la fonction "laser circulaire" !




Le principe est simple, lorsque nous avons  a tracé l'emplacement des rails nous avons pris en compte l'empreinte totale de la future cloison, c'est à dire le rail plus les deux plaques de plâtre, les rails ont été fixés au milieu de ces tracés, nous alignerons donc le rayon laser sur un coté de la cloison !

L'appareil après quelques secondes de recherche de stabilité et de niveaux (il est automatique), va émettre un rayon fixe au sol, que nous alignons soigneusement et précisément sur le tracé extérieur de la cloison !




L'appareil va ensuite faire tourner rapidement le rayon laser ce qui donnera une optique circulaire et donc affichera ce rayon au plafond et aux murs, donnant ainsi l'emplacement exact de la cloison !

Aux murs !


On voit bien ici que l'alignement est parfait avec le tracé extérieur de la cloison !




Au plafond !




Il suffit alors de marquer soigneusement ces emplacements et de tracer au cordex !

Aussi bien aux murs !


Q'au plafond !




Il est facile alors de déterminer l'emplacement du rail qui se trouvera à la valeur de l'épaisseur d'une plaque de BA13 , d'un coté du tracé (ne pas se tromper de coté) !

Une fois les rails du plafond vissés à la perceuse sans fil il faut installer et fixer les montants !

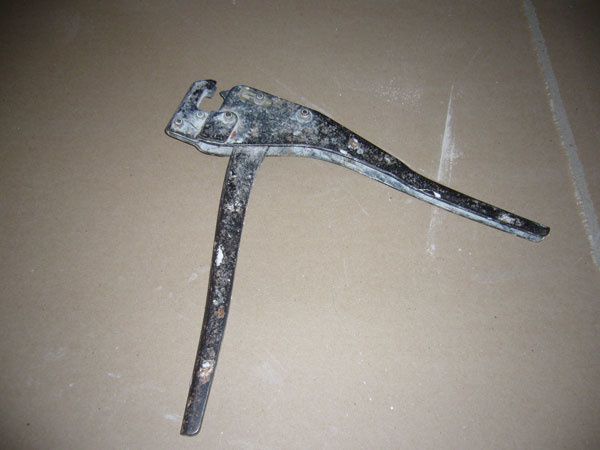

Ils sont sertis sur les rails grâce à cette pince (sertisseur) que nous avons également loué !P1070811.jpg

Il suffit de presser fortement à chaque intersection Rail et montant et le tour est joué !

Exemple avec deux morceaux de rails :


Résultat en situation !


Les montants doivent être disposés à 60cm d'axe à axe (très important) !

Par exemple le premier montant contre le mur !


Le second l'axe du rail à 60cm et le troisième à 120cm et ainsi de suite !




Quelques fois il se peut que l'on termine une cloison par deux montants rapprochés, c'est normal l'essentiel est de bien respecter les 60cm d'axe à axe pour les autres montants !




Une fois tous les montants installés, la mise en place des plaques de plâtre peut commencer, pour le moment un seul coté des cloisons sera posé, pour permettre d'installer les gaines de protection électriques !

417






Il ne nous faudra que deux jours pour effectuer la mise en place des cloisons !




Prochaine étape finition des cloisons pause des portes après l'installation électrique !

Vidéo récapitulative :





Dan51















Rédigé par Daniel
