Création d'une Table bar-cuisine

Publié le par Daniel

Toujours dans le bricolage !

Le défi qui m'est posé concerne la création d'une table de cuisine type bar, à savoir une table haute pouvant être utilisée en étant assis sur un tabouret haut !

De plus la place dans cette cuisine étant restreinte, cette table  ne doit pas excéder 150cm de long sur 40 cm de large !

Elle sera plaquée contre un mur sur lequel il est hors de question de fixer quoi que ce soit, donc pas d'équerres de soutien  possible !

J'envisage donc, ce qui me parait le plus adapté, un cadre en fer pour recevoir le plateau, et quatre pieds !

Pour concevoir cette table, il me faudra un peu d'équipements,

Outillage : tout le classique , mètre à ruban, marteau, crayons et craie, équerre, feutre, règle, tournevis, pointe à tracer etc...



Je vais donc au comptoir du fer chercher deux longueurs de 6 mètres de tube carré de 30mm de coté, que je fais couper en deux pour le transport !

02050508

Je trace d'abord à main levée un petit croquis pour bien cerner le projet !





J'ai également effectué un croquis en 3D grâce au logiciel Google SKetchUp8, cela permet une vue précise du projet !








Je commence maintenant la fabrication des éléments, sur mon établi improvisé, à l'aide de ma meuleuse 230mm, (accéssoires meuleuse, disque 230mm spécial acier) je coupe quatre morceaux de 93cm qui seront les pieds de la table !







Puis je coupe quatre morceaux de 29cm qui seront les entretoises des panneaux latéraux, et j'ébarbe soigneusement le tout avec ma petite meuleuse d'angle  !




Je commence ensuite à assembler  à l'aide de mon poste à souder ces éléments, (accéssoires soudures baguettes 2,5mm) pour ceux qui n'ont jamais fait de soudure à l'arc, pas de panique cliquez sur ce lien !

Ces équerres magnétiques sont vraiment très pratiques et font réellement gagner du temps  !

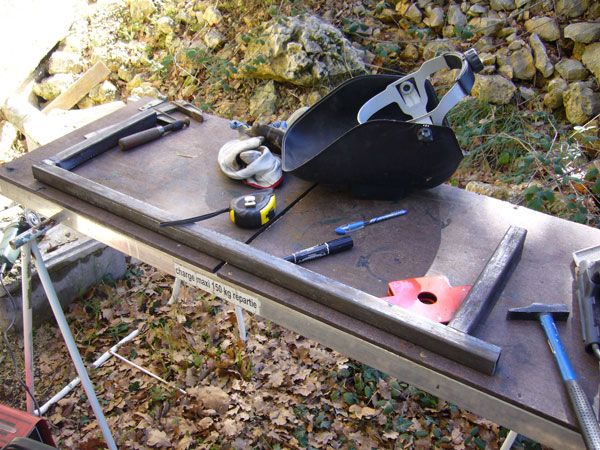

Un coté puis l'autre !9-copie-3.jpg

Sur toutes les faces !




J'ébarbe au fur et à mesure les soudures !






Et voila le premier panneau latéral  terminé !




Je continue par le second panneau !




Mêmes opérations !



16-copie-2



Et voilà le second panneau terminé !




Je coupe ensuite les quatre entretoises à 134cm !




Je soude donc ensuite les entretoises du cadre l'une après l'autre, l'opération est délicate car je n'est pas de table à souder stable et plane, je dois donc me contenter de mon établi bricolage improvisé et de mon petit établi pliant,  il me faut user d'astuces pour que cela soit bien d'équerre !

J'utilise des serres joints !















Voilà le cadre est équipé maintenant de ses quatre pieds !

Je soude bien sur toutes les faces et j'ébarbe les soudures !




Je soude ensuite la troisième entretoise que je place sur la partie du cadre qui se trouvera contre le mur à une vingtaine de centimètre sous le cadre !




Je soude sur toutes les faces !


C'est maintenant le tour de la quatrième entretoise que je place sur le bas des pieds de façon excentrée pour ne pas géner !




  Que je soude également sur toutes les faces !




Je vais maintenant faire à l'aide de ma perceuse, 6 trous autour du cadre pour pouvoir fixer le panneau de bois, (accéssoires perceuse, mèches de 4mm, 6mm, 8mm) !




Panneau que je fixerai avec ces vis ( visserie,vis bois  6 x 60mm)!


Pour finir les pieds !




Je vais les munir de bouchons plastiques, qui feront office de protection pour le  sol !








Je peux maintenant passer à la peinture !




J'utilise une peinture spéciale antirouille de couleur gris acier trop épaisse pour que je puisse utiliser mon pistolet à peinture (dommage)!





Le cadre étant peint je vais le fixer sur le plateau !

Ce plateau est en sapin panoté que j'ai acheté au comptoir du bois, je l'ai fait découper à 150cm X 40cm X 4,2cm, et j'ai demandé que sur trois faces, les arêtes soient façonnées en quart de rond et les deux angles en façade soient arrondis !

Je  présente donc mon cadre sur le plateau, je le dispose à ma convenance, et je fais des avants trous avec une petite mèche à bois pour que les vis pénètrent convenablement !




Je fixe les 6 vis comme prévues !




Ce panneau en sapin panoté est impeccable il donne l'impression d'un bois massif !




Et voilà, j'espère avoir réussi mon défi, la table est stable, reste à traiter le panneau, aprés un léger poncage avec ma ponceuse delta, (accéssoires ponceuse, papier verre très fin) soit par un produit vitrificateur, soit par une peinture appropriée.


Mise en situation de la table:


Elle est vraiment très pratique, elle sert à la fois de table d'appoint pour déjeuner par exemple et également de plan de travail !

Vidéo récapitulative :



Dan51
