Cloisons en Placo-Plâtre BA13 comment faire ?

Publié le par Daniel

Faire des cloisons en plaques de plâtre est à la portée de tous ceux qui désirent réaliser leurs propres travaux eux mêmes, que ce soit en neuf comme en rénovation.
Dans cet article nous allons aborder le cas de la création de deux locaux destinés l'un à une salle de bain et l'autre à un WC, mais cela peut s'appliquer à n'importe quels autres projets.

Comment faire une cloison en Placo-plâtre (BA13)

Ce type de cloisonnement est constitué d'une armature en acier galvanisé recouverte de plaques de plâtre (type BA13).

L'armature
Au sol et au plafond ce sont des rails qui sont posés, il en existe de différentes dimensions mais c'est le R48 qui est le plus couramment utilisé afin de créer une cloison standard de 7,4 cm d'épaisseur.

Rail R48 :3 mètres de longueur par 48 mm de largeur
Rail R48 : 3 mètres de longueur par 48 mm de largeur

Les éléments verticaux de jonctions, sont des montants  de type M48. Il en existe de plusieurs longueurs, si vous êtes dans des dimensions standard  c'est super, sinon il faudra les couper (facilement), toujours en ôtant 1 cm à votre côte afin de pouvoir les insérer dans les rails comme nous le verrons plus loin.
Que ce soit pour couper les montants ou les rails je vous conseille d'utiliser une une cisaille à tôle

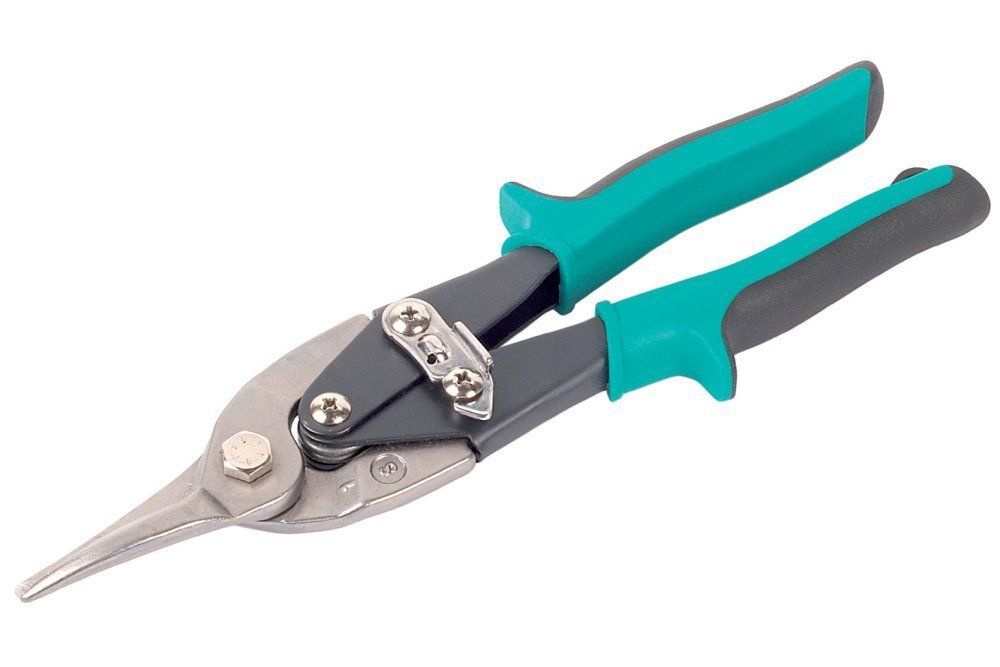

Ciasaille à tôle
Cisaille à tôle

Les montants M48 sont en dimensions standard de 2,99 mètres de longueur par 46 mm de largeur avec des ailes de 45 mm.
A noter qu'ils comportent des trous permettant de passer des gaines électriques.

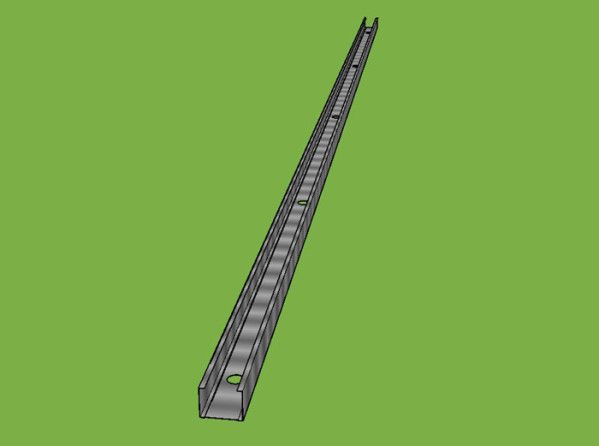

Montant M48/35
Montant M48/35

L'habillage en placo-plâtre
Les plaques BA13, comme les montants, existent en diverses dimensions. Et il en existe aussi de plusieurs catégories spécifiques, ainsi:
- les "normales" seront de couleur blanche
- les hydrofuges (barrière humidité) seront de couleur verte,
- les placoflam (haute résistance au feu) seront de couleur rose etc ...

Plaque BA13 Standard Blanche
Plaque BA13 Standard Blanche (260x120x13 à bords amincis)

Remarque:
A noter que l'intérieur de la cloison peut et même doit être rempli d'un matériaux adapté en fonction de l'utilité de la cloison:
- on choisira un isolant thermique type laine de verre, laine de roche...etc pour une cloison séparant un espace chauffé d'un non chauffé.
- on choisira un isolant phonique pour séparer une salle de jeu du reste de la maison par exemple.

Mise en place de l'ossature de la cloison en Placo-plâtre

Je commence par faire un croquis avec les côtes globales des petits locaux à créer.

Plan cloison BA13
Plan cloison BA13

Je reporte au sol et au cordex mon plan.

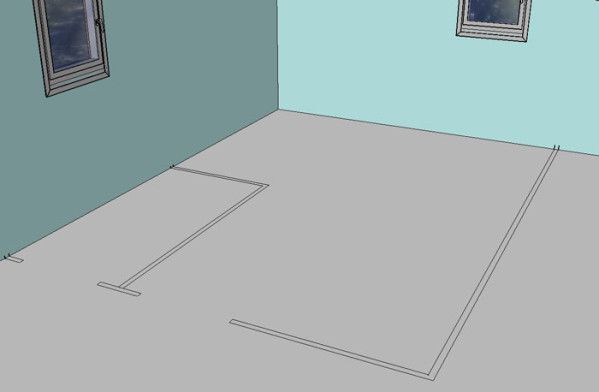

Traçage du plan au sol
Traçage du plan au sol

Je fais de même sur les murs et sur le plafond.

Traçage au mur et au plafond
Traçage au mur et au plafond

Les ouvertures seront des blocs porte en bois.

Bloc porte bois
Bloc porte bois

Je vais maintenant tracer l'emplacement précis de mes rails au sol et au plafond, pour cela j'utilise un petit morceau de plaque de plâtre et je procède ainsi, j'aurai l'emplacement exact de mes rails :

Traçage Rail
Traçage Rail

Lorsque j'ai tout tracé, je commence la mise en place des rails au sol, pour cela je vais utiliser des chevilles à frapper de 6 mm de diamètre.

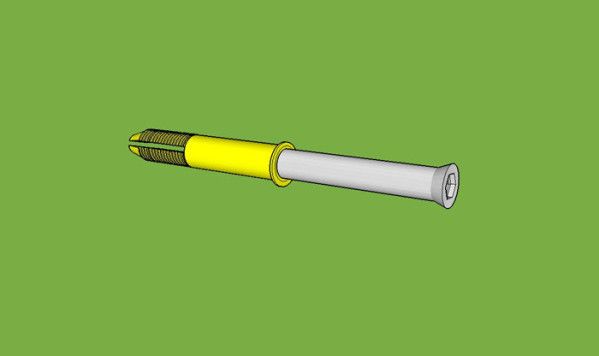

Cheville à frapper 6 mm
Cheville à frapper 6 mm

Je présente le rail R48 et je perce avec un forêt à béton de 6 mm et cela tous les 50 à 60 cm environ.

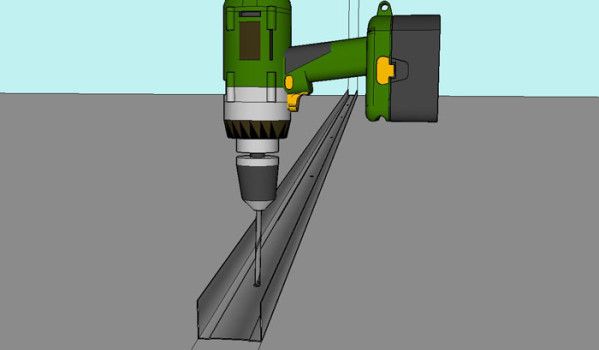

Perçage tous les 60 cm
Perçage tous les 60 cm

Je fixe alors mon rail grâce aux chevilles à frapper. En 2 coups de marteau elle sont en place.

Mis en place des chevilles à frapper
Mis en place des chevilles à frapper

Lorsqu'il y a un angle, pour renforcer la structure, il faudra placer les plaques de plâtre de cette façon:

Angle en BA13
Angle en BA13

Il faudra donc d'un côté ou de l'autre de l'angle, couper le rail à 2 cm de moins que la longueur requise comme ceci :

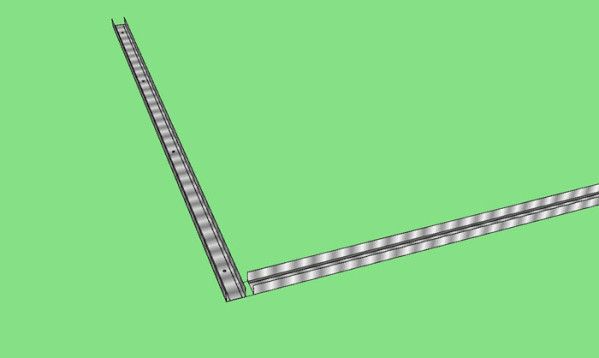

Angle Rail R48
Angle Rail R48

Si votre plafond est "en dur" (hourdis + plâtre) la fixation des rails R48 suivra la même procédure que celle au sol.
Si votre plafond est en plaques de placoplâtre, il faudra alors fixer les rails R48 avec des vis Placo en faisant bien attention à visser sur une fourrure !

Une fois que tous mes rails (sol & plafond) sont en place, je passe donc à la mise en place des montants M48. Pour les montants fixés aux murs, la procédure est la même que pour le plafond (chevilles adaptées au support + vis).
La cohésion entre les rail sol-plafond et les montants se fait:

- soit à l'aide d'une pince à sertir

Pince à sertir
Pince à sertir

- soit en les fixant aux rails avec des vis placo

Fixation rail - montant vis placo
Fixation rail - montant vis placo

Les montants suivants doivent être mis en place tous les 60 cm (entraxe de 60 cm). A noter qu'il est tout à fait possible de réduire votre entraxe en le passant à 40 cm afin d'améliorer la rigidité de votre cloison.
N'oubliez pas de tracer au sol et au plafond un petit repère correspondant à l'axe de vos montants, ceux-ci vous seront utiles par la suite lors de la mise en place des plaques de BA13.

Insertion des montants dans les rails en faisant un 1/4 de tour
Insertion des montants dans les rails en faisant un 1/4 de tour
Montants dos à dos
Montants dos à dos

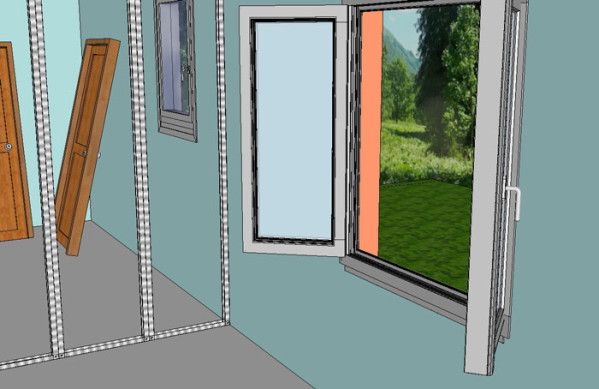

Montants
Montants

Tous le rails et les montants sont en place, l'ossature est terminée.

Ossature Placo terminée
Ossature Placo terminée

Je vais installer les plaques de plâtre, d'un seul coté pour le moment, pour les fixer, j'utilise un petit mandrin débrayable, que l'on peut règler juste à la force suffisante pour faire pénétrer les vis à travers placo et montants, et débrayer automatiquement pour éviter d'abîmer la plaque de plâtre!




Pour ma part je fixe les plaques de plâtre par 8 vis placo-plâtre sur chaque coté et au milieu en respectant l'emplacement des rails (24 vis par plaque, certains en utilise moins) :







Je fais des coupes à la demande :

55-copie-1



56-copie-1



Je mets maintenant en place les blocs portes :


Je les fixent à travers les montants par une bonne douzaines de vis placo-plâtre :




Lorsque tous les panneaux sont habillés d'un coté, je place entre les montants l'isolant spécial placo-plâtre (laine minérale), conditionné en rouleau de 60cm X 10mètres qu'il faut couper selon la longueur !









Maintenant que l'isolant est en place je pourrai habiller le second coté, dès que les gaines électriques seront placées !

76

Tout est bien fermé !

Je vais poser les calicots papier aux joints, ils les protègeront des fissures !

78



  Je mets un peu d'enduit sur le joint et j'applique les calicots :

Le lendemain je recouvre les calicots d'enduit en lissant bien avec le couteau !

4008

Sur l'angle je colle une baguette spéciale qui va protéger celui-ci contre les coups !

81






Lorsque toutes les bandes sont enduites, j'attend pour ma part 48 à 72 heures (selon période et tempèrature) avant de poncer avec un papier verre très fin !




Voilà c'est terminé pour le cloisonnement !

Ce n'est pas très compliqué quelques outils sont nécessaires : mètre à ruban, cordex, règle aluminium (2,5 mètres), niveau à bulle ou laser , tournevis, visseuse, embout débrayable, marteau, perceuse et accessoires, escabeau ou petit échafaudage, couteau à enduire etc...

Vidéo récapitulative :







Dan51

http://www.batirsamaison.net/













Publié dans ASTUCES BRICOLAGES

Commenter cet article

Vincent 29/05/2017 06:18

Bonjour,

Tout d'abord bravo pour ce tutoriel très explicite et détaillé ! J'ai cependant une question concernant l'angle, la baguette que l'on ajoute pour protéger ne va-t-elle pas ajouter une surepaisseur ? Commeneuf faut il procéder pour qu'elle se camoufle et soit invisible à la finition ?
Merci,

Poual 27/06/2017 13:05

Si tu veux un coin propre tu peux prendre une bande renforcée, ça protège aussi bien

DLM Habitat 16/11/2016 14:57

Bonjour
Je suis tombé sur votre article et je vous dis que votre blog m'a vraiment aidé. Merci beaucoup.

antoine 08/11/2016 13:57

Bonjour,

merci pour vos explications.
J'ai une question relative à la fixation du rail au plafond. Je suis en train de rénover une maison et je change toutes les cloisons (c'était du placo alvéolé) sans changer les dispositions des pièces. Or, à l'aplomb d'une cloison, il y a une poutre IPN.
Savez vous s'il est possible de visser le rail sur cette poutre? Si oui avec quelle vis?
Après renseignements, j'ai l'impression que c'est loin d'être recommandé de percer une poutre IPN avec le danger de l'altérer et donc de mettre en péril le plancher du 1er étage (rien que ça...). Savez vous s'il est possible de coller le rail? Si oui avec quelle colle et est-ce sûr?
Merci d'avance,

Antoine

M.Mancier 15/01/2017 12:26

Bonjour,

Pour la fixation d un rail je te conseil formellement de percer un ipn ! Si il n'est pas possible pour toi de deplacer la cloison, je te conseil de coller ton rail au sykaflex et de rajouter des vis de 25 en travers, tu vis tes vis sur la courbure du rail et tu vis avec le plus d angle possible ( il faut que ta vis soit exclusivement dans le placo et quelle ne traverse pas ).

Arnaud 08/08/2016 19:59

C'est vraiment bien fait et bien expliqué! :)
Mais comment fait t'on pour monter des plaques sur 1 mur de plus de 3 mètres? :D

M.Mancier 15/01/2017 12:34

Reponse juste en dessous, je me suis planté !

philippe 07/08/2016 02:08

absolument d'accord avec les commentaires, parfaitement clair et complet, merci beaucoup. Un tuto pour réaliser un coffre en placo au plafond serait utile (pour moi en tout cas ... :)

M.Mancier 15/01/2017 12:33

Bonjour, pour un doublage ou cloison de plus de 3 mètres le principe reste le même. Un rail en haut, un rail en bas et tes montants entre les deux. Je te conseil fortement de passer sur des rails et montants de 70 parcontre et pour plus de résistance de ton doublage / cloison ( moins l impression de creux ) tu peu doubler tes montants. Pour le BA13 tu pose ta premiere plaque normalement en bas du mur et tu viens ensuite posé ta seconde plaque ( coupé a la bonne longueur bien sur ) sur la tranche de la premiere. Tu aura juste une bande horizontal a faire par rapport a un ouvrage standard ou tu a normalement que des bandes verticals a part ta bande d angle en haut de la plaque. ;)

batir sa maison 07/08/2016 09:12

bonjour,
c'est une bonne idée !
c'est beaucoup de travail en images 3D mais pourquoi pas !
merci
cordialement
Daniel MARCELLIN
Batir sa maison
