Cloison en carreaux de plâtre, comment faire ?

Publié le par Daniel

Que ce soit pour le plaisir de faire soi-même ou le plus souvent par nécessité économique, nombre d'entre-nous se pose des questions avant d'agir.

Il n'est pas toujours simple de se lancer dans ces petites entreprises !

Certains travaux ont besoin d'un peu d'explications pour être réalisés dans de bonnes conditions, les petits problèmes posés lors de leurs élaborations sont souvent résolus grâce à quelques astuces que l-on découvre petit à petit.

Cette simulation en 3D vous permettra donc peut-être de gagner du temps !

Nous allons suivre pas à pas la construction  d'une cloison destinée à la séparation en deux locaux d'une grande pièce !

Voici donc comment je procède, ne voyez pas là des conseils de professionnels, mais simplement la démonstration d'une façon de

faire !






Je commence par tracer au sol la distance désirée entre le mur et la cloison ,






De chaque coté,


Cette cloison fera 7cm d'épaisseur je marque donc les deux cotés au sol,


Je trace ensuite au cordex (le cordex est un petit cordeau conditionné dans un récipient contenant de l'ocre bleu), une fois tendu entre les deux extrémités, il suffit d'exercer un effet "corde d'arc", et l'on a un trait précis !




Je répéterai cette opération sur les murs et le plafond .




Ensuite je placerai le bloc porte à l'endroit désiré,


Auparavant il faut d'abord préparer se bloc pour le maintenir en place !


Je vais préparer et fixer des pattes qui me permettront de bloquer le bloc porte entre le sol et le plafond, la pièce mesure 280cm de hauteur, comme indiqué sur cette image, le bloc porte mesure 210cm, j'utilise des morceaux de liteaux  que je coupe à 119cm je les fixent sur le dormant avec des petites pointes fines pour ne pas abîmer le bois.

Il faut que je réserve 1cm pour pouvoir caler par la suite, donc la hauteur de la pièce est de 280cm, le bloc fait 210cm, je laisserai dépasser les pattes de 69cm.










Je marque ensuite au sol l'emplacement de la porte,


Et je présente le bloc porte,

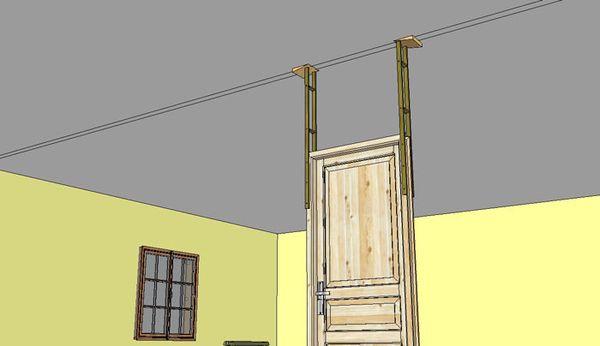

Je le cale avec des petits coins de bois,20.jpg

Je le fixe au sol avec des petites équerres de 12cm


Je mets ensuite en place de chaque coté dans les feuillures des pattes de scellement,









Je perce dans les murs de chaque coté des trous pour réaliser des ancrages pour les carreaux de plâtre,


Je vérifie le niveau du bloc porte, avec un niveau à bulle,






Puis l'aplomb, toujours avec le même instrument,

30-copie-2

Avant de commencer je vérifie que tout le matériel nécessaire est à disposition.

J'ai donc là : une massette et un burin,

un maillet caoutchouc,

une cale à frapper comprenant une encoche pour ne pas abîmer les tenons des carreaux de plâtre

un couteau à enduire 14cm,

une taloche,

une scie égoïne,

une truelle

une équerre un crayon et un mètre à ruban,

un seau de colle (colle bien préparer au malaxeur)

Une règle aluminium carré 50x50mm




Les carreaux que je vais utiliser mesure 66cm X 50cm X 7cm, ils pèsent

24 kg à l'unité, il en existe des alvéolés qui pèsent moins !




Je peux maintenant commencer, j'applique au sol un cordon de colle de la largeur des tracés et d'un bon centimètre d'épaisseur,


Dans le premier carreau je découpe une encoche qui correspond à l'emplacement d'une patte de scellement,


Les coupes se font très bien à la scie égoïne





Avant tout je rempli de colle les trous dans le mur  à l'aide du couteau à enduire et de la taloche,

J'enclenche ce premier carreau dans l'emplacement réservé à cet effet sur le châssis de la porte, je m'aligne sur le trait au sol et je place les autres carreaux,


Pour cela, j'applique de la colle sur le coté mortaise du prochain carreau


Et je le mets en place


Pour l'alignement j'utilise la règle en aluminium de 5cm de coté,




Je me fie à l'arête de la règle pour bien aligner les carreaux,






Et je continue de l'autre coté (mêmes préparatifs),





Sur cette longueur j'aurai une coupe à effectuer,

















Pour le rang suivant j'effectue des coupes qui me permettront de croiser les carreaux




Je prends soins de bien remplir de colle les trous dans le mur,




J'applique un cordon de colle sur le premier rang et je pose mes carreaux en leur appiquant de la colle sur la face

"mortaise", quelques coups maillet sur la cale et les voilà en place correctement !




Une fois le rythme pris, la progréssion est rapide !





Pour effectuer le cinquième rang j'ote les pattes de bois et je peux maintenant ouvrir délicatement la porte,








Pour finir il faudra pas mal de coupes !




c'est évidemment aussi bien d'un coté que de l'autre !









Voila c'est terminé pour la construction, il faut maintenant attendre quelques heures (48h) avant de gratter et poncer les bavures de colle, après ce sera le tour de la peinture ou la tapisserie .
