Electricité cablage 5

Publié le par Daniel

Je continue avec le rail du milieu.

Je mets en place sur ce rail  le module n° 9 qui est un interrupteur différentiel de type AC40 A 30 ma pour protéger tous les modules qui seront posés sur ce rail, et je continue le câblage.

Module n° 10 contacteur Jour/Nuit de commande chauffe-eau
Module n° 11 protection cellule Jour/Nuit EDF                                                                                         disjoncteur   2 ampères
Module n° 12 protection cumulus chauffe-eau  ligne directe rez de chaussée                                 disjoncteur 20 ampères


I continue with the rail environment.

I put up on this rail module No. 9 which is a differential switch type AC40 to 30 mA to protect all the modules that are installed on this rail, and I still wiring.

Module No. 10 switch Day / Night control heater
Module No. 11 Protection Cell Day / Night EDF CB 2 amps
Module No. 12 protection cumulus water heater direct ground floor breaker 20 amps

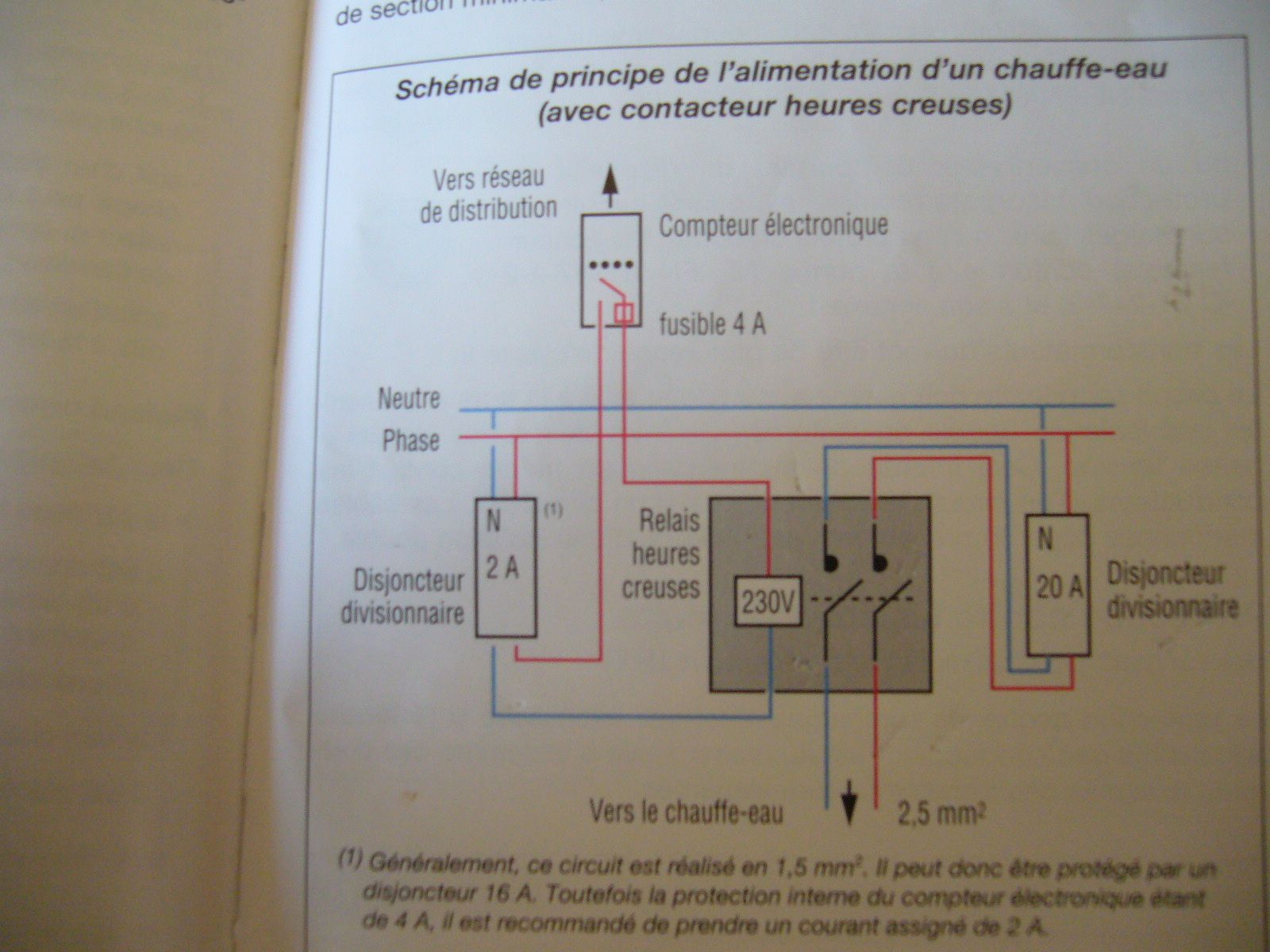

                                              BRANCHEMENT CHAUFFE-EAU       WATER HEATER CONNECTION



Module n° 13 protection climatiseur ligne direction par combles                                                   disjoncteur 20 ampères
Module n° 14 protection ligne confort n°1= 8  prises mur est cuisine, mur est salon,
                                            ligne 2 et 5                                                                                                      disjoncteur 20 ampères
Module n°15 protection ligne confort n°2 = 8 prises mur ouest ,nord salon, chambre
                                           ligne 11                                                                                                            disjoncteur 20 ampères
Module n°16 protection ligne confort n°3 = 8 prises wc, salle-d'eau, couloir, plan de travail
                                           ligne 28                                                                                                            disjoncteur 20 ampères

Module No. 13 air line direction protection by circuit breaker 20 amps attic
Module No. 14 line protection comfort 1 = 8 outlets wall kitchen, living room wall,
                                             Line 2 and 5 circuit breaker 20 amps
Module No. 15 line protection comfort 2 = 8 outlets west wall, north room, bedroom
                                            line 11 breaker 20 amps
Module No. 16 line protection comfort 3 = 8 taken toilets, water heaters, room, hall, work
                                            line 28 breaker 20 amps
