Electricité cablage 2

Publié le 14 Mars 2009

Aprés avoir fixé le tableau et les coffrets je commence le cablage.

Sur le tableau il y a trois barrettes de connection une pour le neutre et une pour la phase en haut du tableau, et la troisième en bas du tableau pour la terre, je place d'abord la ligne qui va alimenter le tableau divisionnaire au rez de chaussée, 3 conducteurs de 10mm de diamètre rouge (phase), bleu (neutre), vert/jaune (terre).

Ensuite j'alimente le rail du bas, en branchant avec des conducteurs 2 x 10mm de diamètre rouge et bleu, ou des peignes verticaux, et je  branche de façon identique à la borne de terre,  le parafoudre modulaire monobloc protégé ( le terme protégé pour ce parafoudre, signifie qui'il n'a pas besoin de disjoncteur de protection, il est munie d'une cassette dont le produit qu'elle contient en cas de surtention (foudre) va se cristaliser et provoquer une mise à la terre,  il suffit alors d'oter la cassette pour rétablir le courant, le temps de changer la cassette).

Sur chaque rail tous les modules seront alimentés  par des peignes.

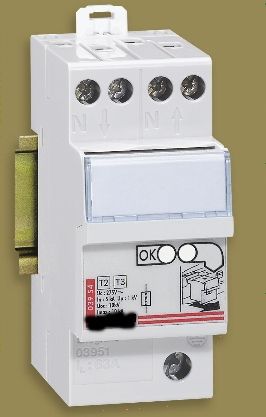

Parafoudre.

After having set the table and boxes I started the wiring.

On the table there are three bars of a connection for the neutral and phase to the top of the table, and the third bottom in the table to the ground, I put the first line that feeds the distribution board on the ground floor, 3-wire 10mm diameter red (phase), blue (neutral), green / yellow (earth).

Then I populate the bottom rail, by connecting with conductors 2 x 10mm diameter red and blue vertical or combs, and I plug in an identical manner to the ground terminal, the piece modular surge protection (the trademarked term for this surge means skills can create does not need protection breaker, it is equipped with a cassette with the product it contains if overvoltage (lightning) will cause crystallizes and earthing it Just then Remove the tape to restore power, time to change the tape).

On each rail all the modules are powered by combs.

Arrestors.
