Electricité plan du rez-de-chaussée appartement du bas

Publié le 4 Mars 2009

Je dois maintenant avant de commencer l'installation des lignes effectuer le plan électrique du rez-de-chaussée des deux appartements (bas et haut ).

Il faut pour alimenter le rez-de-chaussée que j'installe à chaque appartement un tableau de Répartition Divisionnaire.
Ces tableaux seront alimentés par des conducteurs H07 V, de 10mm de diamètre.  3 x 10mm , rouge, bleu, vert/jaune.

L'installation des lignes se fera avec des conduits en tube isolant rigide (gris) IRL-3321.

La nature des  conducteurs  âme cuivre recouvert de polychlorure de vinyle, H07 V.

Équipement minimal, dans chaque pièce du rez-de-chaussée, un point lumineux, et une prise 16a.

I have now before beginning installation of the lines do the electrical design of the ground-floor apartments of two (low and high).

It takes to feed the ground floor as I install each apartment a Divisional Allocation Table.
These tables are supplied by conductors H07 V, 10mm in diameter. 3 x 10mm, red, blue, green / yellow.

The line installation will be conducted with rigid insulation tube (gray) IRL-3321.

The nature of the soul copper conductors covered with polyvinyl chloride, H07 V.

Minimum equipment in each room on the ground floor, a bright spot, and an outlet 16a.

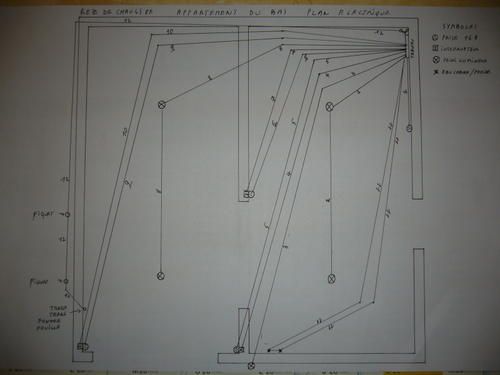

Correspondances des lignes:

1- alimentation chauffe-eau, contacteur jour/nuit à l'étage.
2- points lumineux intérieurs cave 1.
3- point lumineux extérieur.
4- interrupteur éclairage extérieur.
5- prise 16 a.
6- prise 16 a.
7- interrupteur éclairage cave 1.
8- points lumineux garage.
9- prise 16 a.
10- interrupteur éclairage garage.
11- ligne équipotentielle principale.
12- ligne de mise à la terre.

Exécution des lignes:
j'effectuerai toutes ces lignes en apparent .

ligne 1, conduit irl diamètre 20mm conducteurs 3 x 2,5 mm couleurs rouge, bleu, vert/jaune.
ligne 2, conduit irl diamètre 20mm conducteurs 3 x 1,5mm couleurs rouge, bleu,  vert/jaune.
ligne 3, conduit irl diamètre 20mm conducteurs 3 x 1,5mm couleurs rouge, bleu, vert/jaune.
ligne 4, conduit irl diamètre 20mm conducteurs 3 x 1,5mm couleurs rouge, noir, vert/jaune.
ligne 5, conduit irl diamètre 20mm conducteurs 3 x 2,5mm couleurs rouge, bleu, vert/jaune.
ligne 6, conduit irl diamètre 20mm conducteurs 3 x 2,5mm couleurs rouge, bleu, vert/jaune.
ligne 7, conduit irl diamètre 20mm conducteurs 3 x 1,5mm couleurs rouge, noir, vert/jaune.
ligne 8, conduit irl diamètre 20mm conducteurs 3 x 1,5mm couleurs rouge, bleu, vert/jaune.
ligne 9, conduit irl diamètre 20mm conducteurs 3 x 2,5mm couleurs rouge.bleu, vert/jaune.
ligne 10, conduit irl diamètre 20mm conducteurs 3 x 1,5mm couleurs rouge, noir, vert/jaune.
ligne 11, conduit irl diamètre 20mm conducteur 1 x 6mm couleur vert/jaune.
ligne 12, conduit irl diamètre 25mm conducteur 1 x 16mm couleur vert/jaune.

Il faut que je marque soigneusement le numero de chaque ligne à l'arrivée au tableau divisionnaire


Matches lines:

1 - power water heater, switch day / night on the floor.
2 - points of light domestic cellar 1.
3 - point of light outside.
4 - switch outdoor lighting.
5 - taking 16 s.
6 - taking 16 s.
7 - Switch lights cellar 1.
8 - bright spots garage.
9 - taking 16 s.
10 - light switch garage.
11 - Main equipotential line.
12 - line grounding.

Running lines:
I will carry out all these lines apparent.

Line 1, led irl 20mm diameter drivers 3 x 2.5mm red, blue, green / yellow.
Line 2, led irl 20mm diameter drivers 3 x 1.5mm red, blue, green / yellow.
Line 3, led irl 20mm diameter drivers 3 x 1.5mm red, blue, green / yellow.
line 4, led irl 20mm diameter drivers 3 x 1.5 mm red, black, green / yellow.
Line 5, led irl 20mm diameter drivers 3 x 2.5mm red, blue, green / yellow.
line 6 leads irl 20mm diameter drivers 3 x 2.5mm red, blue, green / yellow.
Line 7 leads irl 20mm diameter drivers 3 x 1.5 mm red, black, green / yellow.
line 8, led irl 20mm diameter drivers 3 x 1.5mm red, blue, green / yellow.
Line 9 leads irl 20mm diameter drivers 3 x 2.5 mm color rouge.bleu, green / yellow.
Line 10 leads irl 20mm diameter drivers 3 x 1.5 mm red, black, green / yellow.
Line 11 leads IRL driver 20mm diameter 1 x 6mm green / yellow.
Line 12 leads irl diameter 25mm driver 1 x 16mm green / yellow.

I have to mark carefully the number of each line arriving at distribution board
