ferraillage de la dalle

Publié le 1 Février 2009

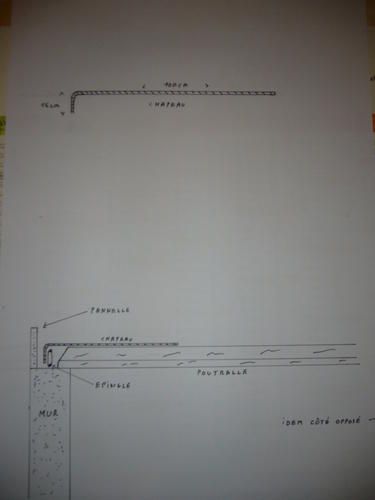

Je vais maintenant ferrailler la dalle, d'abord je place une épingle tout autour des murs avec dans chaque angle simple et chaque angle double des équerres, une en dessous et une en dessus comme précédemment pour le chaînage, ensuite je mets un treillis métallique sur toute la surface de la dalle, sur chaque poutrelle et à chaque extrémité, je mets un chapeau, que je fais avec un fer à béton de 8 mm de diamètre, ce chapeau je l'attache à l'épingle du chaînage, voir croquis:

I will now scrap the slab, first I put a pin around the walls with each and every single angle double angle brackets, one below and one above as above for linking, then I put a wire on entire surface of the slab on each girder and at each end, I put a hat that I do with a concrete reinforcement of 8 mm in diameter, this hat I attaches to the pin of chaining, see sketch:


Rédigé par Daniel

Publié dans #construction du rez de chaussée
