ferraillage des fondations 2

Publié le par Daniel

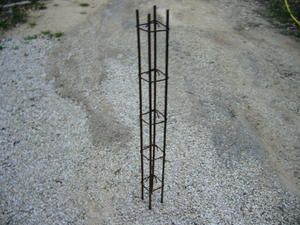

Aprés avoir posé et attaché toutes les longrines, je vais maintenant mettre en place le ferraillage des poteaux, 4 fers à béton de 10 mm de diamètre maintenus par des étriers de façon à faire un ferraillage de 10 cm x 10 cm qui se présente comme ceci:

After having placed and tied all the stringers, I will now set up the reinforcement of poles, 4 rebars of 10 mm in diameter maintained by calipers in order to make a reinforcement of 10 cm x 10 cm, which looks like this :

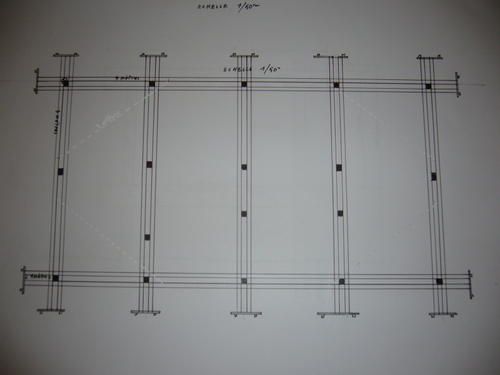

En effet il faut que je place dans chaque angle simple, dans chaque angle double un ferraillage poteau, pour les deux côtés de mur de 7 mètres, je vais aussi mettre un poteau au milieu du mur,et aussi un poteau de chaque côté des passages de communication dans le garage et les caves,comme indiqué dans le croquis suivant,

Indeed I must place in every single corner, every angle in a double pole reinforcement for both sides of the wall of 7 feet, I will also put a pole in the middle of the wall, and also a pole on each side passages communication in the garage and basement, as indicated in the sketch next

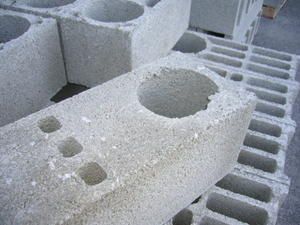

Il faut que ces ferraillages de poteau soit rigoureusement placés au bon endroit, c'est -à- dire de façon à ce qu'ils se trouvent précisement dans la fenêtre des moëllons d'angle voir cliché suivant:

We need these Ferraillages post is placed exactly in the right place, that is to say, so they are precisely in the window corner rubble see cliche following:

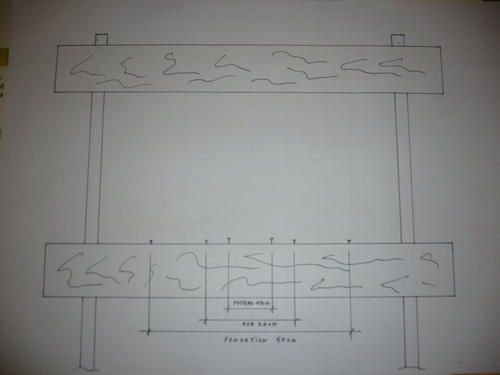

Pour cela je vais tracer sur mes chaises à l'interieur du tracé des murs deux nouvelles marques qui seront espacées de 11 cm, et centrées au milieu des murs comme l'indique ce croquis:

For this I will draw on my chairs inside the walls traced two new brands that are spaced 11 cm, and centered in the middle of the walls as shown in this sketch:
