ferraillage des fondations 1

Publié le par Daniel

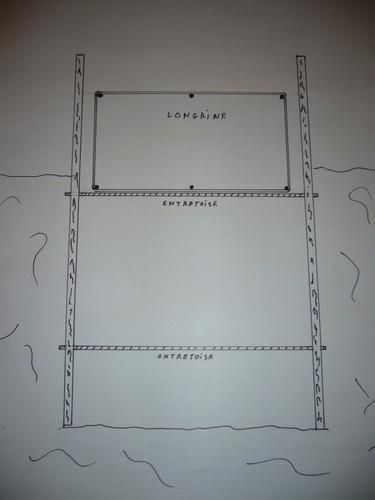

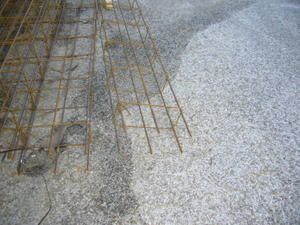

Pour ferrailler les fondations je vais utiliser des longrines de 6 fers à bétons de 8 mm de diamètre maintenus par des étriers, ces longrines sont posées sur les entretoises supérieures comme prévu, voir cliché et croquis suivants.

To scrap the foundations I use stringers 6 rebars of 8 mm in diameter maintained by calipers, these girders are resting on spacers above as expected, see the following photograph and sketch.








Je dispose ces longrines de façon qu'elles soient au centre du coffrage, ensuite dans chaque angle je vais relier mes longrines entre elles par des équerres que je confectionne avec une longueur de deux mètres de fer à béton de 8 mm de diamètre que je coude par le centre, pour avoir deux côtés de un mètre.

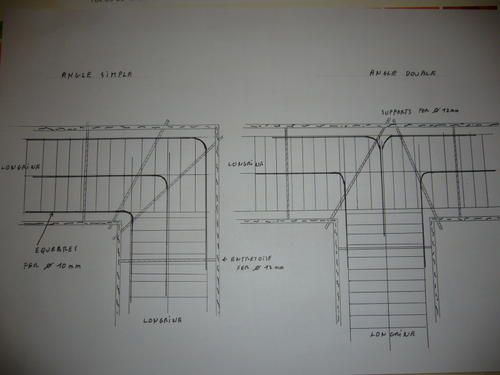

Je mets donc trois équerres au dessous des longrines et trois équerres au dessus, voir croquis suivant:


I have these girders so that they are the center of the formwork, then in every corner I connect my stringers together by brackets that I make with a length of two meters of concrete reinforcement of 8 mm in diameter as I elbow through the center, to be two sides of a meter.
I put three squares below the girders and three brackets above, see the following sketch:


J'attache le tout solidement avec du petit fil de fer a ferrailler.

I attach all securely with the small wire was scrap.
